Selected Insulation
For Your Sustainable Productivity
温冷断熱・クラッディング施工
断熱クラッディング

温冷断熱・クラッディング施工

Rockwool、セラミックファイバー、黒色ゴム断熱材(Armaflex/Armacell)を用い、お客様の仕様に応じてカルシウムシリケート、アルミ、ステンレス、亜鉛板でクラッディングする、温冷配管・ボイラー・タンク・エアダクトの断熱設計施工を行います。

  • 蒸気配管・温水配管断熱、パイプジャケット、バルブジャケット、産業用タンクジャケット
  • 壁面/機械の防音断熱、チラーパネル
  • グラスウール断熱による防熱・防音
  • 配管・タンク用特殊グレードのロックウール断熱材(使用温度650°Cまで)
お問い合わせ

断熱クラッディングとは:定義とプロセス

断熱クラッディングとは、配管システムにおける熱損失を防止するための工法です。高性能な断熱材により放熱を抑え、エネルギーロスを低減します。

施工プロセス

  1. 1
    巻き付け(Wrapping)
    配管システムと環境に応じて適切な断熱材を選定します。
  2. 2
    ジャケット施工(Jacketing)
    ステンレス、アルミ、PVCなど耐候性材料で被覆します。
  3. 3
    固定(Securing)
    ストラップ、トグルラッチ、ワイヤータイでジャケットを固定します。

主なメリット

省エネ — 運用エネルギーコストの削減。
漏洩防止 — 水や薬液の侵入を防止。
配管系統の構造強度向上

使用温度で選ぶ2つの断熱システム

HOT · 保温
HOT · 保温
ロックウール・グラスウール・セラミックファイバーをアルミまたはステンレスで外装。蒸気配管、バルブ、タンク、ボイラー、熱風ダクト向け。
COLD · 保冷
COLD · 保冷
Aeroflex・Armacellなどの独立気泡ゴム発泡断熱材で結露を防止。冷水配管、チラー、ポンプ、空調設備向け。

工場が保温・保冷を行う理由

省エネルギー
システム温度を保ち、熱・冷熱の損失を抑えて電気代を削減します。
作業環境の改善
機械や配管の表面温度が下がり、作業効率が向上します。
現場に合わせた施工
高温部をすき間なく覆い、放射熱を低減します。
機器の長寿命化
モーター、インバーター、電子機器周辺の熱を低減します。

保温材料:内側に断熱材、外側を金属で外装

断熱材

  • ロックウール — 石灰岩と玄武岩から製造、ボード・ロール、-240°C〜+650°C
  • グラスウール — 保温・吸音・反響低減

外装材

  • ステンレス — 高強度・耐食性、食品・医薬品・化学工場向け
  • アルミニウム — 軽量・耐候性・経済的

断熱・金属外装施工

断熱・金属外装施工
断熱・金属外装施工
断熱・金属外装施工

ゴム発泡断熱材 技術データ

項目値
使用温度-50°C〜+105°C (全面接着時+85°C)
透湿抵抗係数 (μ)≥ 10,000
透湿率≤ 1.96 × 10-11 g/(m·s·Pa)
表面燃焼性Class 1
燃焼試験V-0 · FM Approved
燃焼滴下物なし

ゴム発泡断熱材:健康と環境

  • 健康 — 繊維なし、ホルムアルデヒド不使用、低VOC · GREENGUARD Gold
  • 環境 — ODP・GWPゼロ · Singapore Green Building Product "Excellent" · EPD

メーカーデータ。実際の値はプロジェクトで使用するブランド・グレードにより異なります。

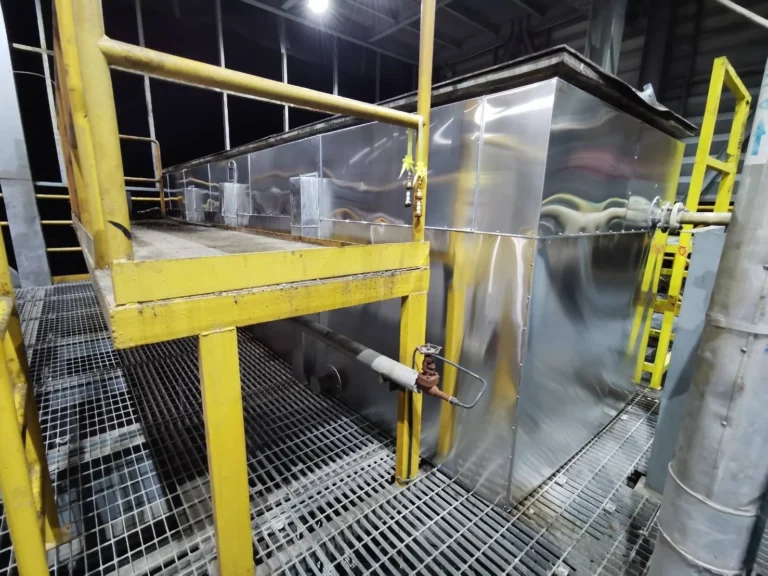

HOT断熱施工例

HOT断熱施工例
HOT断熱施工例
HOT断熱施工例

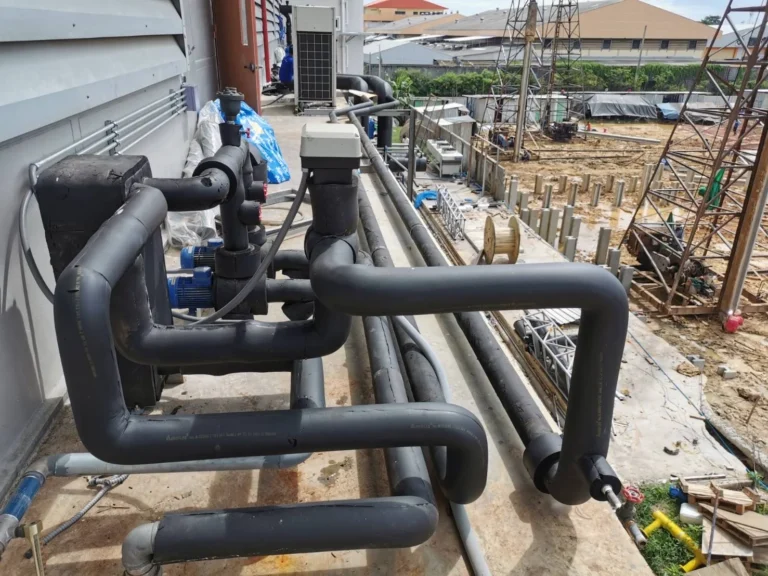

COLD断熱施工例(黒色ゴム)

COLD断熱施工例(黒色ゴム)
COLD断熱施工例(黒色ゴム)
COLD断熱施工例(黒色ゴム)

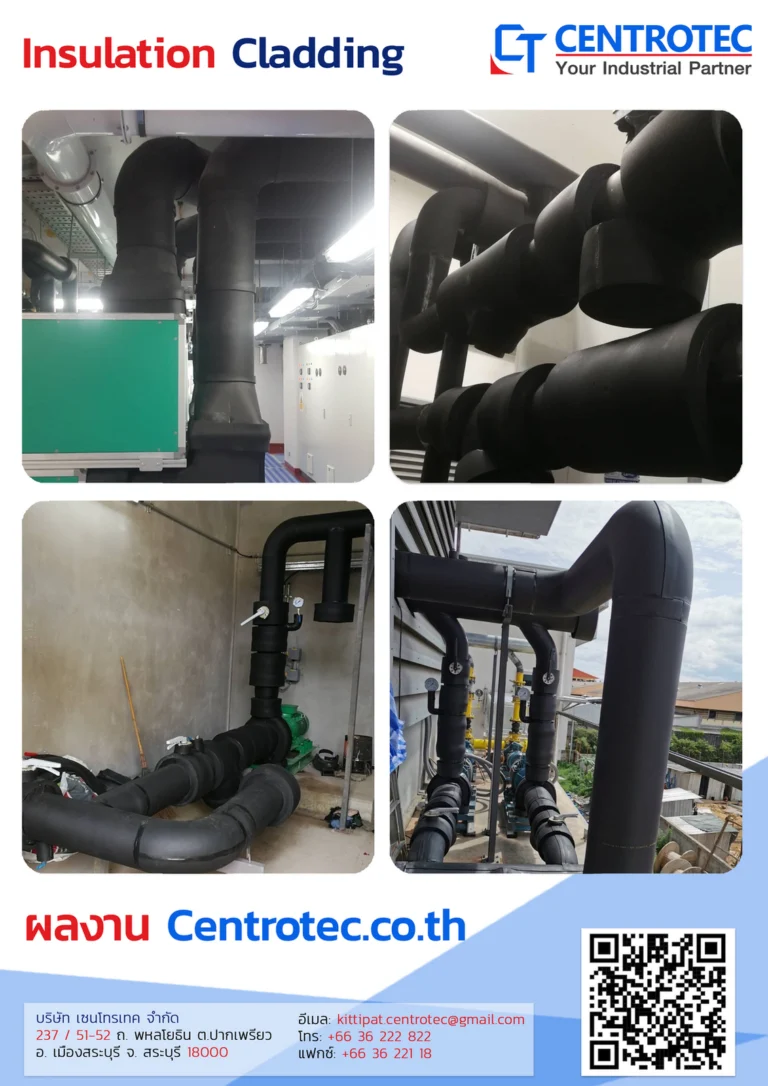

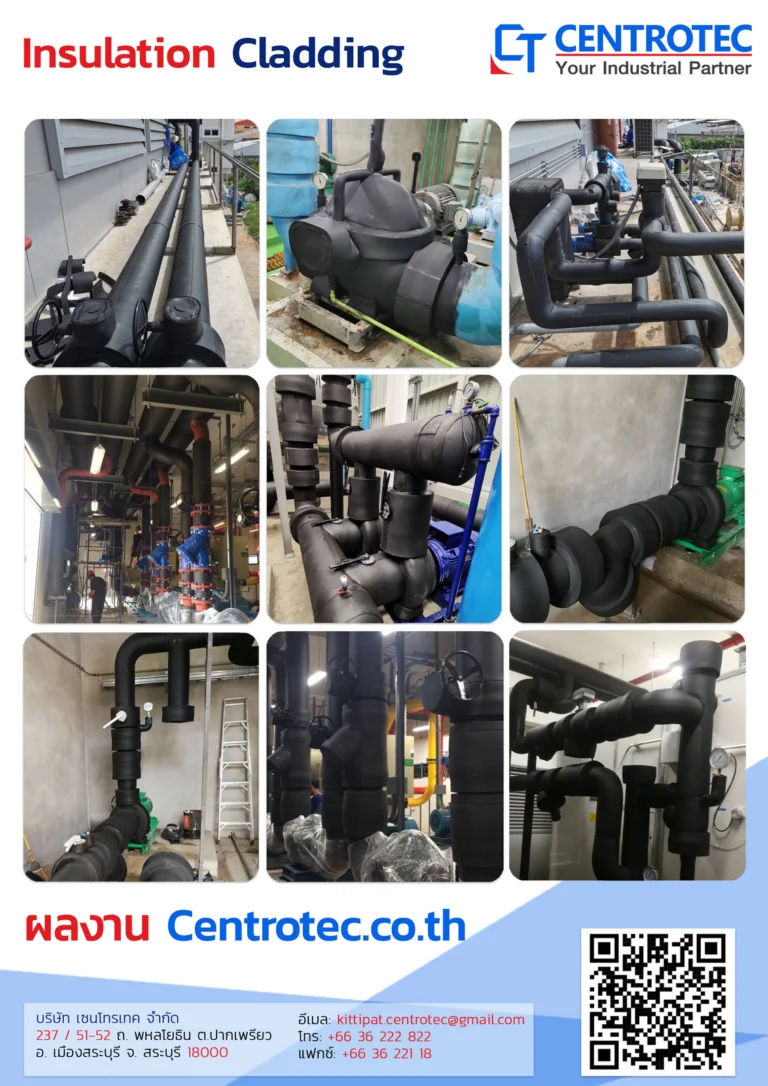

クラッディング施工

クラッディング施工
クラッディング施工
クラッディング施工
クラッディング施工
クラッディング施工
クラッディング施工

配管・バルブ施工例

配管・バルブ施工例
配管・バルブ施工例
配管・バルブ施工例
配管・バルブ施工例
配管・バルブ施工例
配管・バルブ施工例

タンク・ボイラー・ダクト施工例

タンク・ボイラー・ダクト施工例
タンク・ボイラー・ダクト施工例
タンク・ボイラー・ダクト施工例
タンク・ボイラー・ダクト施工例
タンク・ボイラー・ダクト施工例
タンク・ボイラー・ダクト施工例

製造ライン・設備施工例

製造ライン・設備施工例
製造ライン・設備施工例
製造ライン・設備施工例
製造ライン・設備施工例
製造ライン・設備施工例
製造ライン・設備施工例

冷却ライン施工例(黒色ゴム断熱材)

冷却ライン施工例(黒色ゴム断熱材)
冷却ライン施工例(黒色ゴム断熱材)
冷却ライン施工例(黒色ゴム断熱材)
冷却ライン施工例(黒色ゴム断熱材)
冷却ライン施工例(黒色ゴム断熱材)
冷却ライン施工例(黒色ゴム断熱材)

レトルトタンク:ロックウール断熱材+ステンレスクラッディング

1・ロックウール設置

1・ロックウール設置

2・ステンレス被覆開始

2・ステンレス被覆開始

3・両端仕上げ

3・両端仕上げ

4・使用準備完了

4・使用準備完了
