溶接ステーション付近のケーブルとケーブルチェーン：焼損を防ぐ方法

溶接や金属切断ステーションのある生産ラインでは、機械やロボットの電源ケーブル、エアライン、ケーブルチェーンが火花の発生箇所のすぐ近くや真下を通っていることがよくあります。一般的なプラスチックやゴムのケーブル被覆は、繰り返し高温の火花にさらされると、時間とともに焦げたり、ひび割れたり、溶けたりして、短絡や断線のリスクが生じます。

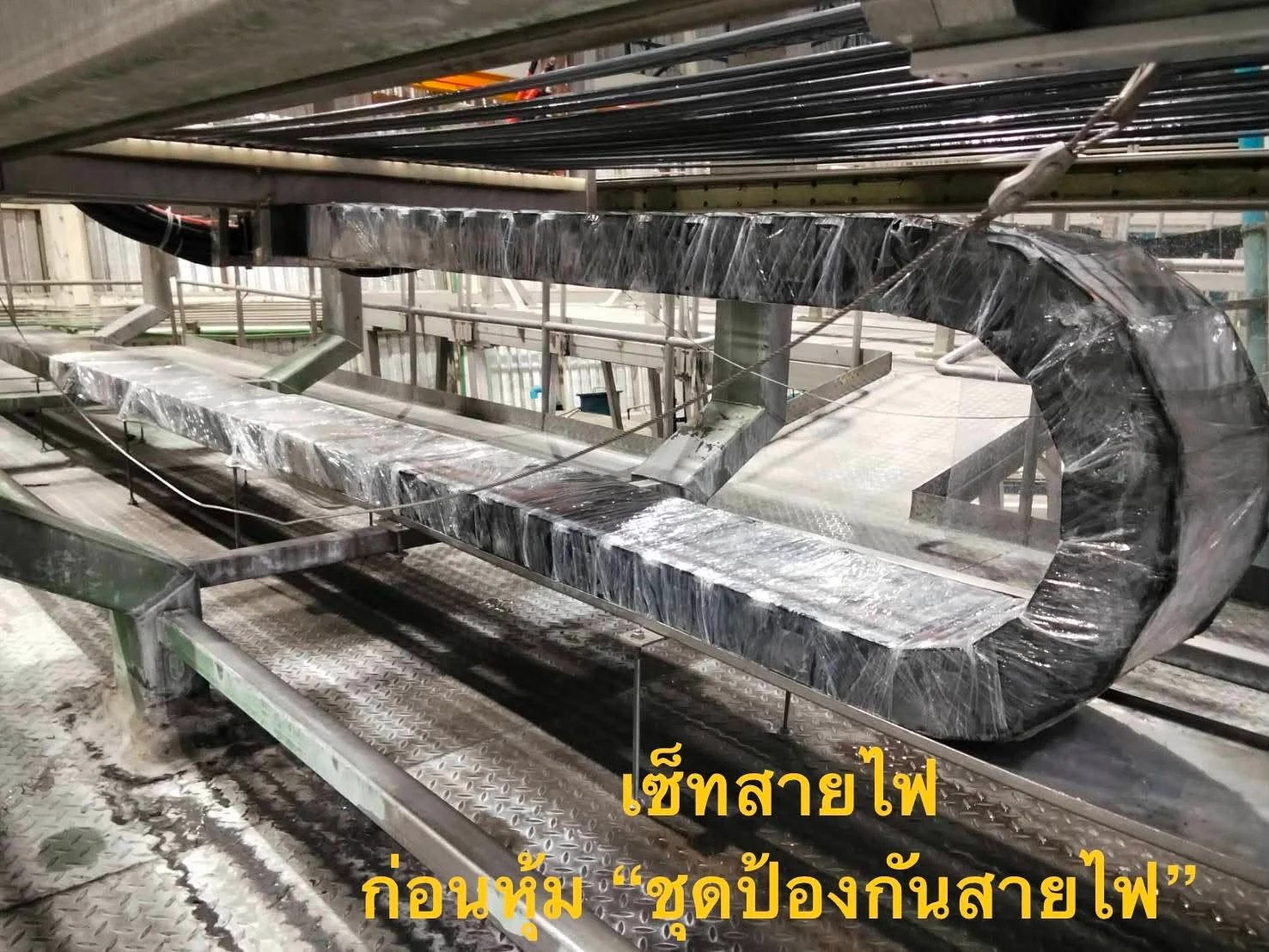

下の写真は保護対策前のケーブルチェーンで、複数のケーブルが追加の熱保護なしで束ねられている様子を示しています。

なぜこの箇所は頻繁に損傷するのか

生産サイクルのたびに溶接やグラインダーからの火花が直接飛ぶ経路上にある
ケーブルチェーンは機械の動きに合わせて移動するため、火花が当たる正確な位置が変化し、不均一に摩耗する
配線の引き直しやレイアウトの再設計は、露出箇所を保護するよりもはるかに高コスト
焦げたケーブルは、短絡や予期せぬ機械停止を引き起こすまで見過ごされがち

防炎カバーは実用的な解決策

高コストで機械の稼働に支障をきたす可能性のある配線の引き直しではなく、その箇所の火花の頻度と強度に合わせた生地を選んで、ケーブルとケーブルチェーンを防炎布で覆うことがより的確な解決策です。

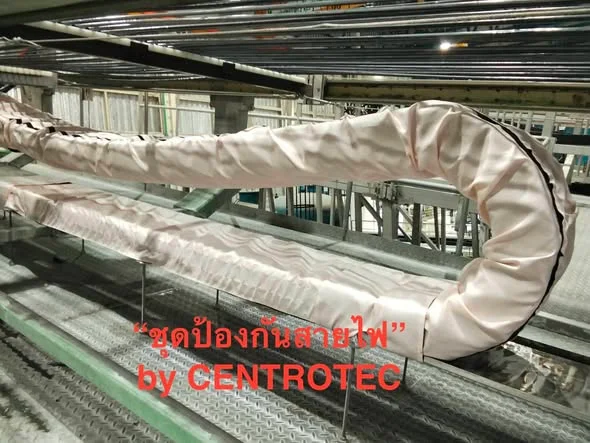

この写真は、ケーブルとケーブルチェーンを包み込むように仕立てられ、チェーンの動きを妨げない保護カバーを設置した後の同じ箇所です。

発注前に検討すべきこと

その箇所で実際に受ける火花の頻度と強度 — 適切な生地の厚みと種類を選ぶため
ケーブルチェーンの可動範囲 — カバーが動作を妨げたり拘束したりしないようにするため
内部のケーブルを点検・保守するためのアクセスポイント
ケーブルチェーンが常時動作している箇所の場合、繰り返しの屈曲に対する耐久性

まとめ

溶接ステーション付近のケーブルとケーブルチェーンは、配線変更や長時間の生産停止を必要とせずに予防できるリスクです。Centrotec は現場調査を行い、各ケーブルおよびケーブルチェーンの箇所に合わせた防炎カバーを製作します。お見積りはぜひチームまでお問い合わせください。
