大型タンクから分岐する小径配管：最も見落とされやすい熱損失ポイント

大型タンクから分岐する小径配管：最も見落とされやすい熱損失ポイント

Cladding Insulation（外装断熱）の詳細を見て問い合わせる

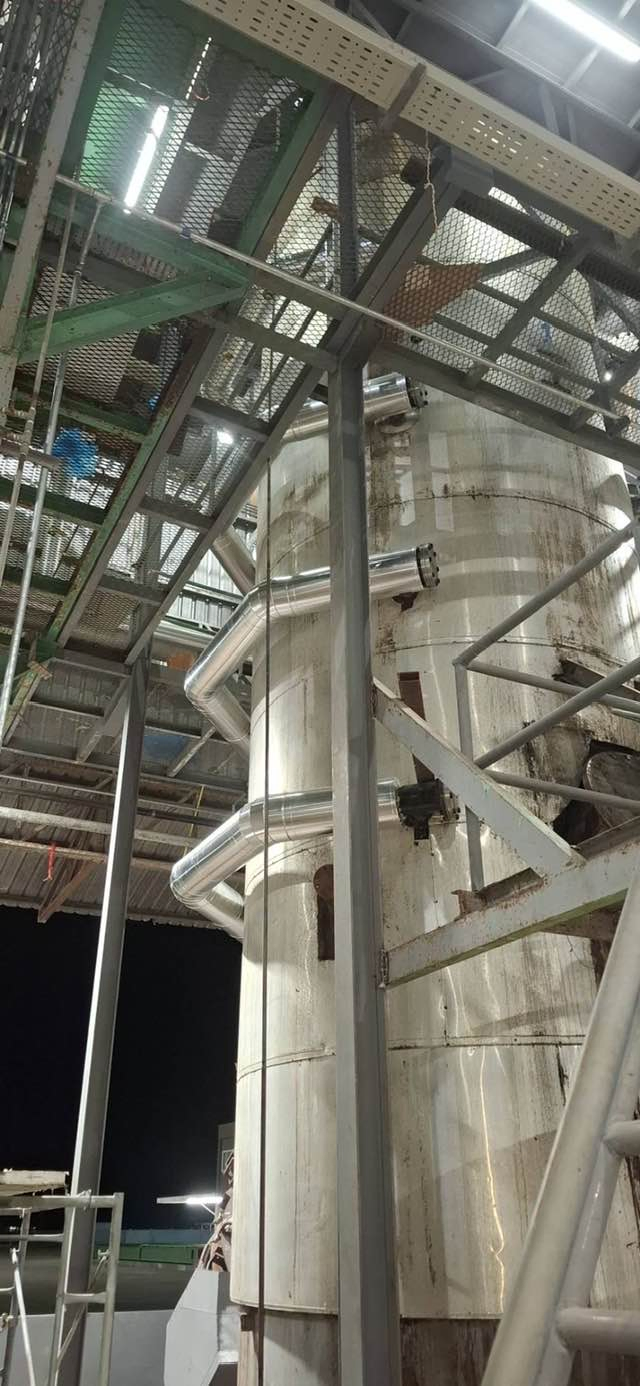

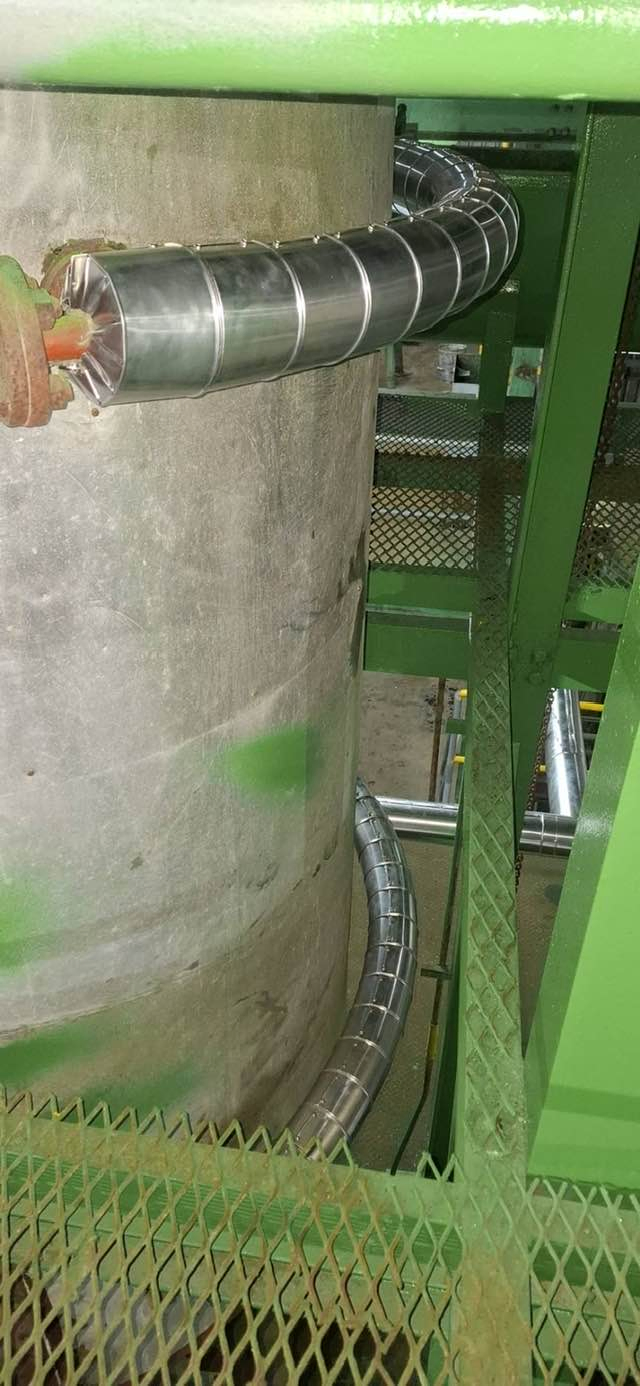

大型タンクや機械の断熱を計画する際、注目は通常、表面積が最も広いタンク本体の壁に向けられます。しかしよく見ると、同じタンクには液面計、通気管、サンプリングポイント、温度・圧力計器の接続部など、多くの小さな分岐配管が存在することが分かります。

なぜこれらの小さな箇所が見落とされるのか

• 各箇所の表面積はメインのタンク壁に比べて非常に小さいため、手間をかける価値がないように見える
• 形状やサイズが多様なため、大型直管に比べて断熱材の裁断・成形が難しく、作業チームが先にこれらの箇所を省略することがある
• 一部は狭い角度で登ったり手を伸ばしたりして作業しなければならない、アクセスしにくい場所にある
• 設計者が主要な表面に重点を置くため、主な断熱工事図面から漏れていることが多い

なぜ小さな箇所の合計が実質的な損失になるのか

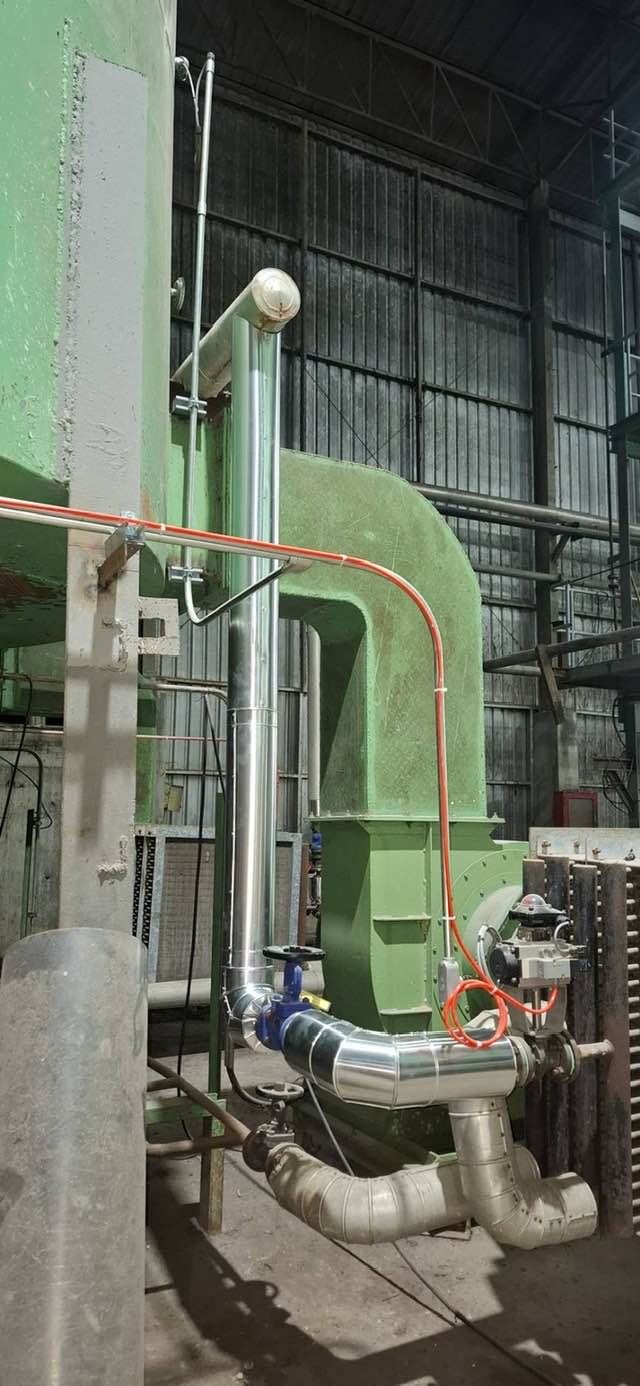

各箇所の表面積はわずかでも、一つの大型タンクや機械には通常このような分岐が数十箇所あります。断熱されていない表面積をすべて合計すると、大型直管一本分に匹敵することもあります。さらに小径配管は表面積に対する内部流体の体積比が高いため、大径配管よりも単位表面積あたりの熱損失が速くなります。

小さな分岐箇所への対処方法

• 主要図面とは別に、各タンクや機械のすべての分岐箇所を調査しリスト化し、誰も責任を持たない箇所にしない
• サンプリングポイントや計器の校正箇所など頻繁にアクセスが必要な箇所には脱着式断熱ジャケットを使用し、永久断熱材を解体せずに使用できるようにする
• 標準部品が合わないからといって裸のままにせず、複雑な形状の箇所にはカスタム断熱材を裁断・成形する
• これらの箇所を主要なタンク壁の点検のたびに一緒に確認し、日常的に見落とされる箇所にしない

まとめ

大型タンクや機械から分岐する小径配管は、単独では重要でないように見えるため見落とされがちな熱損失ポイントですが、合計すると無視できません。Centrotec はタンクや機械のメイン壁だけでなく、すべての分岐箇所を調査し断熱します。ご相談・お見積りは今すぐチームまでお問い合わせください。
