断熱されていないバルブとフランジ：工場が見落としがちな熱漏れと、保守を複雑にしない解決策

ほとんどの工場で蒸気配管や温水配管を見て回ると、配管本体はきれいに断熱されているのに、バルブ、フランジ、継手は裸のまま放置されていることがよくあります。よく聞かれる理由は「断熱すると開けて修理するのが大変になる」というものです。その結果、これらの箇所は誰にも気づかれないまま継続的に熱が逃げ続ける箇所になってしまいます。

バルブとフランジは、置き換わる配管の長さに比べて空気に触れる表面積が大きいため、裸のままにすると無視できない熱損失になります。また、極めて高温の表面は、通り過ぎる作業員やバルブを操作する必要がある作業員にとっても危険です。

バルブとフランジを裸にしておくことの代償

エネルギー損失：燃料や電力で生成された熱が大気中に逃げ、不必要にエネルギーコストを押し上げる
安全リスク：極めて高温の金属表面は意図しない接触のリスクがあり、一般的な目安では露出表面温度を約60℃以下に保つことが推奨される
使用地点に届く前の流体温度の低下：システムがそれを補うために余計に稼働しなければならなくなる
室内や作業エリアの温度上昇：快適性や空調負荷に影響する

なぜ多くの工場がいまだに断熱していないのか

根本的な問題は、バルブとフランジが定期的に開けて点検・修理・シール交換をしなければならない箇所であることです。永久断熱材とクラッディングで覆ってしまうと、修理のたびに取り壊して作り直すことになるため、保守チームは最初から断熱しないことを選んでしまいます。

代替案：脱着式断熱ジャケット（Removable Insulation Jacket）

脱着式断熱ジャケットは、各バルブやフランジの形状に合わせて縫製されます。耐熱生地で包まれた断熱層と留め具システムで構成され、保守が必要な時にはすぐに開けられ、その後作り直すことなく再装着・再利用できます。

素早く取り外し・再装着が可能で、永久クラッディングを解体する必要がない
何度も再利用可能で、修理のたびに新しい断熱材を作るよりコストパフォーマンスが高い
各機器の実際のサイズに合わせて縫製され、熱が漏れる隙間を減らす
作業員にとって安全な範囲に露出表面温度を抑えるのに役立つ

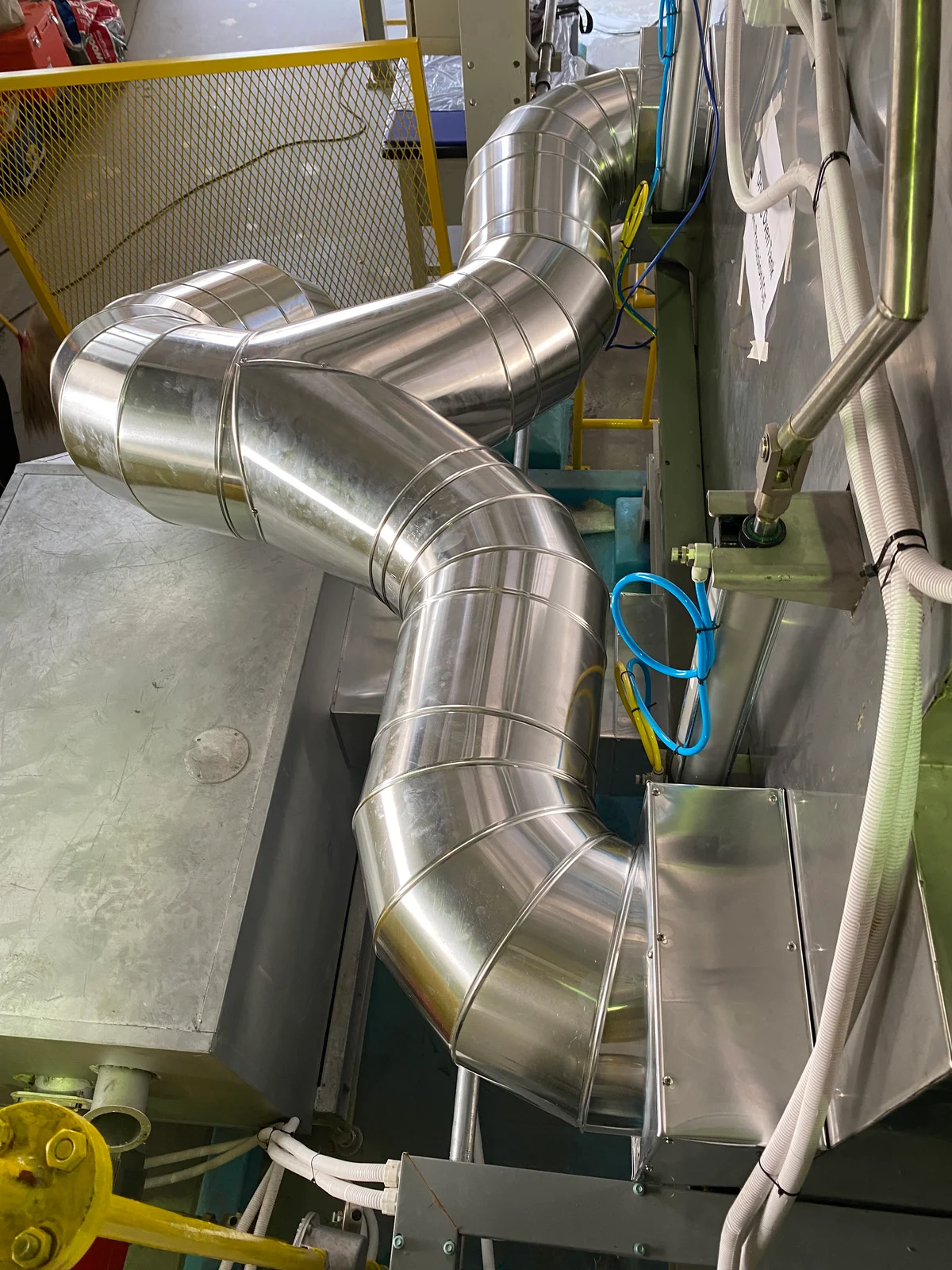

クラッディングを使うべき場合

直管部分や頻繁に開ける必要のない箇所では、永久断熱材とクラッディングの組み合わせの方が依然として適しています。水や衝撃への耐性が高く、長い耐用年数を持つためです。各箇所の機能に合わせて両方の方法を使い分けることが最もコスト効率が良い方法です。

まとめ

裸のバルブとフランジは簡単に解決できるのによく見落とされる問題です。脱着式断熱ジャケットはエネルギーを節約しながら保守作業の妨げになりません。Centrotec は実際の機器寸法を調査・製作します。お見積りはぜひチームまでお問い合わせください。
